رگولاتور کپسول هلیوم و نقش آن در کنترل گازهای فشرده
رگولاتور کپسول هلیوم یکی از اجزای حیاتی در سیستمهای گاز فشرده محسوب میشود که وظیفهی اصلی آن، کاهش و تثبیت فشار خروجی از سیلندر در محدودهای ایمن و قابل استفاده است. درون سیلندر هلیوم معمولاً فشار بسیار بالایی وجود دارد که بسته به حجم و نوع سیلندر میتواند به چند صد بار برسد. خروج مستقیم چنین فشاری میتواند موجب آسیب به تجهیزات مصرفکننده، نشت گاز یا حتی انفجار شود. از این رو، وجود یک رگولاتور مناسب نهتنها برای حفظ دقت عملکرد، بلکه برای تضمین ایمنی الزامی است.
هلیوم به دلیل ماهیت سبک، بیاثر و نفوذپذیری بالای اتمهایش، رفتار متفاوتی نسبت به بسیاری از گازهای دیگر دارد. این ویژگی موجب میشود که رگولاتورهای مخصوص این گاز باید دارای آببندیهای دقیق، اتصالات مقاوم در برابر نشت و مواد اولیهای باشند که کمترین میزان نفوذ گاز از میان آنها رخ دهد. انتخاب نادرست رگولاتور میتواند باعث اتلاف گاز گرانقیمت هلیوم و افزایش خطرات کاری گردد.
ساختار فنی و اصول عملکرد رگولاتور هلیوم
رگولاتور از نظر اصول فنی بر پایهی تعادل نیروها میان فشار گاز، فنر و دیافراگم عمل میکند. وقتی فشار بالا از سیلندر وارد رگولاتور میشود، از طریق یک روزنه یا ولو به مرحلهی کنترل هدایت میگردد. در این بخش دیافراگم، که معمولاً از فلزات نازک انعطافپذیر یا مواد مقاوم ساخته شده است، با فشار گاز در تماس قرار میگیرد. فنر تنظیمکننده که توسط پیچ یا دستگیره کنترل میشود، نیروی مخالفی بر دیافراگم وارد میکند. با تنظیم این نیرو، فشار خروجی در حد دلخواه نگه داشته میشود. در نتیجه، حتی اگر فشار درون سیلندر بهتدریج کاهش یابد، رگولاتور با جبران مکانیکی تلاش میکند فشار خروجی را ثابت نگه دارد.
در رگولاتورهای پیشرفتهتر، از طراحی دو مرحلهای استفاده میشود که در آن کاهش فشار در دو گام انجام میگیرد. مرحلهی نخست فشار بالا را به مقدار متوسط کاهش میدهد و مرحلهی دوم فشار متوسط را به سطح کاری مورد نیاز میرساند. این روش باعث پایداری بیشتر فشار خروجی و حذف نوسانات ناشی از تغییر فشار سیلندر میشود. در کاربردهایی که دقت فشار اهمیت بالایی دارد – مانند کنترل جریان گاز در کروماتوگرافی گازی، طیفسنجی جرمی یا فرآیندهای تحقیقاتی – استفاده از این نوع رگولاتور ضرورت دارد.
ویژگیهای مواد و طراحی مناسب برای گاز هلیوم
یکی از نکات کلیدی در طراحی رگولاتورهای هلیوم، انتخاب جنس بدنه و قطعات داخلی است. به دلیل اندازهی کوچک اتمهای هلیوم، نفوذپذیری آن از طریق میکروترکها یا خلل و فرج مواد بسیار زیاد است. بنابراین، موادی که در ساخت رگولاتور به کار میروند باید چگالی بالا، تخلخل کم و مقاومت مناسبی در برابر نشت داشته باشند. استیل ضدزنگ و آلیاژهای نیکل معمولاً گزینههای مطلوبی هستند، زیرا علاوه بر استحکام مکانیکی بالا، مقاومت شیمیایی خوبی در برابر گازهای بیاثر دارند.
علاوه بر بدنه، انتخاب نوع آببندی (Seal) نیز اهمیت ویژهای دارد. در رگولاتورهای مخصوص هلیوم معمولاً از آببندهایی با پایهی PTFE یا PCTFE استفاده میشود که مقاومت حرارتی بالا و نفوذپذیری اندکی دارند. همچنین طراحی دقیق رزوهها و سطوح آببندی باید به گونهای باشد که از نشت میکروسکوپی جلوگیری کند، زیرا حتی کمترین نشت در سیستمهای پر فشار موجب کاهش چشمگیر بازدهی گاز و تغییر شرایط کاری خواهد شد.
رگولاتورهای مخصوص گازهای خالص معمولاً تحت فرآیند «تمیزکاری ویژه» قرار میگیرند تا هیچگونه چربی، گرد و غبار یا آلودگی در مسیر جریان باقی نماند. این موضوع برای هلیوم که اغلب در فرآیندهای دقیق و تجهیزات حساس استفاده میشود، بسیار حیاتی است.

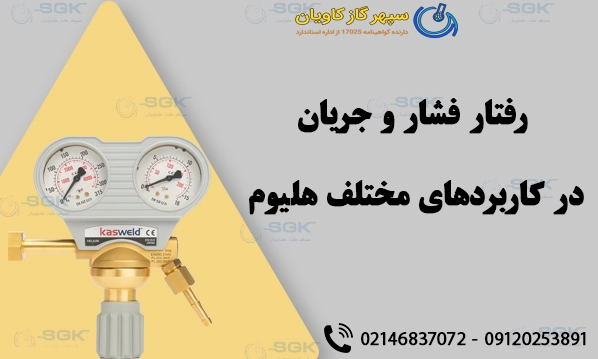

رفتار فشار و جریان در کاربردهای مختلف هلیوم
رفتار گاز هلیوم در سیستم رگولاتور تابعی از فشار مطلق و دمای کاری است. چون هلیوم گازی سبک و دارای ضریب انبساط زیاد است، هرگونه تغییر دما میتواند اثر محسوسی بر فشار آن داشته باشد. بنابراین، رگولاتورهایی که برای کنترل هلیوم استفاده میشوند باید قادر به حفظ پایداری فشار در بازهی دمایی گسترده باشند. از نظر مکانیکی، طراحی دیافراگم و فنر باید بهگونهای باشد که واکنش سریع به تغییرات فشار داشته باشد و از نوسانات لحظهای جلوگیری کند.
در شرایطی که جریان گاز کم ولی یکنواخت لازم است – مانند در تحلیلهای آزمایشگاهی – طراحی مسیرهای داخلی رگولاتور باید با قطر کم و کنترل دقیق صورت گیرد. اما در کاربردهایی که نیاز به دبی بالا است، مثل پرکردن بالونها یا استفاده در جوشکاریهای خاص، مسیرهای عبور گاز باید بزرگتر باشند تا افت فشار رخ ندهد. در هر دو حالت، انتخاب محدودهی تنظیم فشار خروجی متناسب با نیاز، عامل اصلی عملکرد صحیح است.
استانداردهای ایمنی و الزامات طراحی
استفاده از رگولاتور برای گازهای فشرده تابع مجموعهای از استانداردهای بینالمللی است که مشخصات فنی اتصالات، محدودههای فشار، و الزامات ایمنی را تعیین میکند. در بیشتر کشورها، گاز هلیوم در سیلندرهایی با اتصالات استاندارد خاص عرضه میشود تا با سایر گازها اشتباه گرفته نشود. این اتصالات بر اساس استانداردهای فنی انجمن گازهای فشرده طراحی میشوند و هر گاز شماره اتصال مخصوص خود را دارد. رعایت این استانداردها از اتصال اشتباه و بروز خطر جلوگیری میکند.
رگولاتورهای گاز باید دارای مانومترهای دقیق و مقاوم باشند تا اپراتور بتواند فشار ورودی و خروجی را در هر لحظه کنترل کند. وجود سوپاپ اطمینان در طراحی رگولاتور نیز اهمیت دارد؛ این بخش در صورت افزایش بیش از حد فشار خروجی، گاز اضافی را تخلیه کرده و از آسیب به سیستم جلوگیری میکند. از دیگر نکات ایمنی، استفاده از فیلتر در ورودی رگولاتور است تا ذرات احتمالی یا زنگزدگیهای ناشی از داخل سیلندر وارد مکانیزم تنظیم نشوند.
آموزش کاربران و انجام بازرسیهای دورهای نیز بخشی از الزامات ایمنی محسوب میشود. هرگونه تغییر در رفتار فشار خروجی، نشانهی احتمال آسیب به دیافراگم یا نشتی داخلی است و باید بلافاصله بررسی گردد.
رگولاتور هلیوم در کاربردهای صنعتی و علمی
در صنایع مختلف از رگولاتورهای هلیوم برای مقاصد گوناگون استفاده میشود. در بخشهای تحقیقاتی و آزمایشگاهی، کنترل دقیق فشار و جریان هلیوم برای فرآیندهایی مانند کروماتوگرافی گازی، طیفسنجی جرمی، لیزرهای گازی و سیستمهای خلأ اهمیت دارد. در این شرایط، پایداری فشار و خلوص گاز مستقیماً بر دقت نتایج تأثیر میگذارد.
در صنعت جوشکاری و برش، هلیوم بهعنوان گاز محافظ در فرآیندهای قوس تنگستن یا ترکیبی با آرگون مورد استفاده قرار میگیرد. در این موارد، رگولاتور باید توانایی تأمین دبی بالا با ثبات فشار را داشته باشد تا کیفیت قوس و نفوذ جوش حفظ شود. همچنین در صنعت پزشکی، هلیوم در ترکیب با اکسیژن برای بیماران تنفسی به کار میرود که نیازمند کنترل دقیق فشار برای تضمین ایمنی است.
در کاربردهای مربوط به پر کردن بالنها یا مخازن آزمایشی، معمولاً دقت فشار اهمیت کمتری دارد اما ایمنی اتصال و پایداری ساختاری همچنان باید رعایت گردد. در همهی این موارد، عملکرد صحیح رگولاتور ضامن ایمنی تجهیزات، کاربر و محیط کار است.
